Di dunia yang rumit dari sistem perpipaan, memilih katup yang benar adalah yang terpenting untuk efisiensi, keamanan, dan efektivitas biaya. Dua workhorses mendominasi aplikasi industri: katup gerbang dan katup bola. Sementara keduanya melayani tujuan mendasar untuk menghentikan atau membiarkan aliran, desain, operasi, dan kasus penggunaan ideal berbeda secara signifikan.
1. Desain dan Mekanisme: Perbedaan Inti

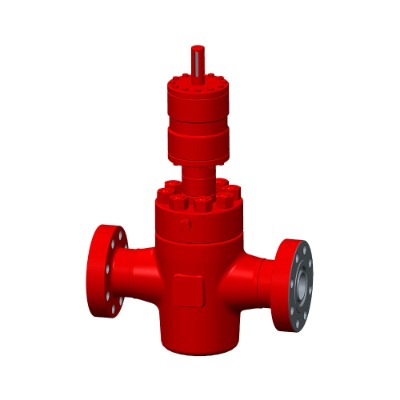

Gerbang Katup: Katup ini beroperasi pada prinsip gerakan linier sederhana. "Gerbang" yang solid, berbentuk baji atau berwajah paralel bergerak tegak lurus ke jalur aliran. Memutar roda tangan menaikkan atau menurunkan gerbang ini menjadi atau keluar dari jalur cairan. Ketika sepenuhnya terbuka, gerbang menarik sepenuhnya ke kap katup, menawarkan pembukaan lurus-lurus, bor-bore yang meminimalkan penurunan tekanan.
Ball Valve: Sesuai namanya, katup ini menggunakan bola bola dengan lubang (lubang) melalui pusatnya. Memutar bola 90 derajat melalui tuas atau operator gigi menyelaraskan lubang dengan pipa untuk aliran atau memposisikan sisi padat bola tegak lurus terhadap aliran blok.
2. Fungsi: Isolasi vs Kontrol (dan Isolasi)
Katup gerbang: terutama untuk isolasi. Katup gerbang dirancang untuk sepenuhnya terbuka atau sepenuhnya tertutup. Operasi mereka yang lambat meminimalkan palu air. Katup gerbang unggul dalam aplikasi yang membutuhkan penurunan tekanan minimal saat shut-off terbuka dan positif saat ditutup, terutama dengan cairan kental atau bubur di mana gerbang geser dapat memotong endapan. Mereka tidak cocok untuk pelambatan atau mengatur aliran. Pembukaan parsial menyebabkan getaran, keausan cepat gerbang dan kursi, dan potensi kerusakan pada tubuh katup.
Ball Valve: Isolasi yang sangat baik & pelambatan terbatas. Katup bola memberikan penutupan positif, ketat dengan gelembung dengan belokan 90 derajat sederhana, membuatnya ideal untuk isolasi cepat. Desain mereka umumnya memungkinkan untuk beberapa kemampuan pelambatan, meskipun itu bukan fungsi utama mereka dan dapat menyebabkan erosi kursi lunak dari waktu ke waktu, terutama dengan aliran kecepatan tinggi. Mereka menawarkan penyegelan yang andal dalam aplikasi bertekanan rendah dan tinggi.
3. Operasi dan Kecepatan
Katup gerbang: Operasi lambat. Membuka atau menutup katup gerbang membutuhkan banyak putaran handwheel (seringkali beberapa revolusi). Operasi yang lambat ini bermanfaat untuk mencegah palu air tetapi tidak praktis di mana penutupan cepat sangat penting.
Ball Valve: Operasi cepat. Operasi katup bola (90 derajat) katup bola memungkinkan pembukaan dan penutupan yang sangat cepat, membuatnya ideal untuk aplikasi penutupan darurat.
4. Karakteristik aliran dan penurunan tekanan
Katup gerbang: Penurunan tekanan minimal (ketika terbuka sepenuhnya). Desain full-bore dari katup gerbang berarti bahwa ketika sepenuhnya ditarik kembali, jalur aliran hampir tidak terbatas, menghasilkan kehilangan tekanan yang sangat rendah-keuntungan utama dalam pipa atau sistem panjang di mana efisiensi energi sangat penting.
Bola katup: Umumnya bore penuh atau bore yang dikurangi. Katup bola tersedia sebagai "port penuh" (diameter bor cocok dengan ID pipa) atau "port tereduksi" (diameter bor lebih kecil dari ID pipa). Katup bola port penuh menawarkan penurunan tekanan yang mirip dengan katup gerbang. Versi port yang dikurangi memperkenalkan penurunan tekanan yang lebih tinggi tetapi lebih kecil dan lebih murah.
5. Penyegelan dan Pemeliharaan
GATE VALVE: Sealing bergantung pada aksi wedging gerbang terhadap kursi. Meskipun efektif saat baru, gerakan geser dapat menyebabkan keausan dari waktu ke waktu, berpotensi mengkompromikan segel. Mengemacking segel batang adalah pemeliharaan umum. Desain batang yang meningkat memberikan indikator visual posisi katup.
Ball Valve: Sealing dicapai oleh bola yang menekan kursi yang tangguh (seringkali PTFE). Desain ini memberikan penutupan yang luar biasa dan ketat. Kursi dapat dipakai, terutama jika digunakan untuk pelambatan, tetapi umumnya dapat diganti. Segel batang juga membutuhkan pemeliharaan sesekali.
6. Aplikasi Khas: Di mana masing -masing bersinar
Katup gerbang:
Jaringan Distribusi Air (Garis Utama, Pelepasan Pompa)
Pembangkit listrik (layanan uap, air umpan)
Minyak & Gas (isolasi pada garis mentah, cairan kental)
Aplikasi bubur dan solid tinggi
Aplikasi yang membutuhkan bore penuh, penurunan tekanan rendah
Ball Valve:
Industri proses yang membutuhkan penutupan cepat (kimia, petrokimia)
Saluran gas bahan bakar
Isolasi instrumen
Sistem air pendingin
Tugas On/Off di HVAC
Aplikasi yang membutuhkan penyegelan ketat gelembung
Katup gerbang tetap sangat diperlukan untuk aplikasi yang menuntut pembatasan aliran minimal dan isolasi yang kuat dalam posisi terbuka atau tertutup sepenuhnya, terutama dengan cairan yang menantang. Katup bola menawarkan kecepatan yang tak tertandingi dan keandalan penyegelan untuk tugas hidup/mati. Memahami perbedaan inti ini-gerakan linier versus kuartal, desain full-bore versus mekanisme penyegelan, dan kekuatan masing-masing dalam isolasi versus kecepatan-memberdayakan profesional untuk memilih katup optimal, memastikan integritas sistem, keamanan, dan kinerja jangka panjang.
